Installation av CONTROL Supply Pro och Switch X2

Den här guiden samlar monteringsanvisningarna för CONTROL Supply Pro och CONTROL Switch X2 – produktbeskrivning, tekniska specifikationer, säkerhetsinformation och steg-för-steg-installation för respektive produkt.

CONTROL Supply Pro
Monteringsanvisning

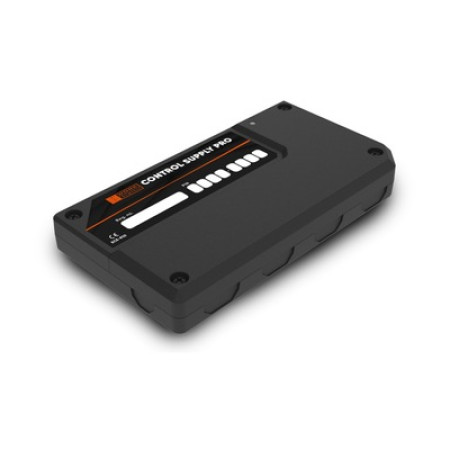

CONTROL Supply Pro

Art.nr 920-CL-SP · Elektroniskt styrd nätdel
01

Produktbeskrivning och funktioner

CONTROL Supply Pro är en elektroniskt styrd nätdel för fordonselektrisk utrustning i lätta arbetsfordon, med stöd för både trådbunden och trådlös styrning. Tillsammans med övriga produkter i CONTROL-serien och den tillhörande mobilappen CONTROL App, kan du enkelt styra elektrisk utrustning installerad i ditt fordon.

Funktioner i CONTROL Supply Pro:

  • Allmän spänningsövervakning för hela enheten (digital)
  • Spänningsövervakning på varje utgång (digital)
  • Övervakning av enhetens temperatur
  • Digitala säkringar på varje utgång
  • Automatiskt strömsparläge
  • Trådlös kommunikation (Bluetooth 2.4 GHz) mellan enheter och mobilapp
  • Styrning av ansluten utrustning via CONTROL App
  • Obegränsat antal programmerbara funktioner
02

Tekniska specifikationer

EgenskapVärde
Modellnr920-CL-SP
Märkspänning9–30 V DC
Märkström60 A vid 12 V, 40 A vid 24 V
Ingång3x skruvterminaler
Max kabelarea, ingång1,5 mm²
Märkström utgång (SW)1 A
Max kabelarea, utgång (SW)1,5 mm²
Utgång4x skruvterminaler
Märkström per utgång15 A vid 12 V, 10 A vid 24 V
Max kabelarea, utgång2,5 mm²
Mått (B×L×H)95×175×25 mm
Vikt200 g
03

Säkerhetsinformation

  • Se alltid till att enheten är spänningslös innan arbete påbörjas.
  • Strömförsörjningen mellan batteriet och enheten måste alltid skyddas av en lämplig säkring. Säkringen och kablaget ska dimensioneras efter den installerade enhetens faktiska strömförbrukning med ansluten förbrukare.
  • Avlasta alltid den anslutna kablaget i enheten för att minska risken för kortslutning.
  • Enheten har kapslingsklass IP20 och får därför inte installeras i miljöer där den kan utsättas för vattenstänk, till exempel motorrum eller fordonets utsida.
  • Enheten är inte ATEX-certifierad och får därför inte användas i fordon som verkar i explosiva miljöer.
  • Enheten är CE-typgodkänd och godkänd enligt ECE R10.
04

Vad som ingår

Förpackningens innehåll
1x CONTROL Supply Pro-enhet
1x Säkringshållare för MIDI-säkring
1x MIDI-säkring, 60 A
05

Produktöversikt

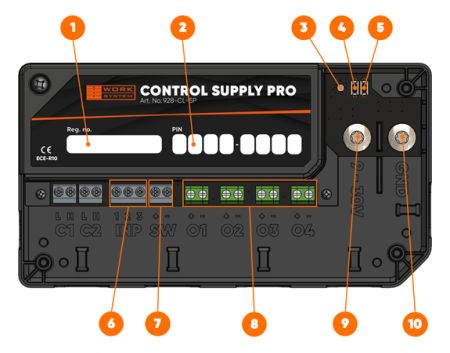

Produktöversikt CONTROL Supply Pro
NrNamnBeskrivning
1Fält för registreringsnummerFält för att ange fordonets registreringsnummer. Används för att snabbt identifiera fordonet i mobilappen.
2PIN-kodsfältFält för att ange PIN-koden. PIN-koden genereras automatiskt av mobilappen vid den första installationen och krävs för inloggning.
3LED-indikatorVisar enhetens status. Används även för att identifiera enheten vid den första installationen.
4FabriksåterställningsknappÅterställer enheten till fabriksinställningar om knappen hålls intryckt tills indikatorlampan blinkar.
5OmstartsknappStartar om enheten när den trycks in.
6Ingångar3 ingångar märkta INP 1, INP 2 och INP 3. För anslutning av inkommande trådbundna signaler. Används för att styra enhetens utgångar med funktioner.
7+12V strömförsörjningSeparat 12V DC-strömförsörjning för externa enheter (märkt SW), till exempel tillbehöret CONTROL Switch X2.
8Utgångar4 utgångar märkta O1, O2, O3 och O4. För anslutning av extern förbrukare.
99–30V DCAnslutning till fordonsbatteriets plusanslutning.
10GNDAnslutning till fordonsbatteriets minusanslutning.
06

Kom igång (installation)

Innan du installerar Supply Pro, ta dig tid att planera installationen noggrant. Rätt placering, montering, kabeldragning och val av säkring är viktigt för en säker och pålitlig drift.

  • Läs installationsanvisningen innan du börjar. Se till att du förstår kraven för montering, kabeldragning och säkringsskydd.
  • Välj installationsplats med omsorg. Enheten måste installeras torrt eller väderskyddat och bör vara lätt åtkomlig för inspektion och service.
  • Planera kabeldragningen innan enheten monteras. Se till att kablarna kan dras nedåt från enheten och, där det är möjligt, inkludera en droppögla för att förhindra att fukt når anslutningarna.
  • Kontrollera den totala strömförbrukningen. Räkna ut den sammanlagda strömförbrukningen för alla anslutna produkter innan du väljer säkrings- och kabelstorlek.
  • Välj rätt säkrings- och kabelstorlek. Supply Pro får aldrig skyddas av en säkring större än 60 A. Säkring och kablar ska alltid dimensioneras efter den faktiska lasten och installationen.
  • Kontrollera monteringsytan. Se till att ytan är ren, torr, stabil och lämplig för antingen skruv eller monteringstejp.
  • Undvik platser med kraftiga vibrationer. Om enheten kommer att utsättas för vibrationer rekommenderas skruvmontering.
  • Se till att det finns tillräckligt med utrymme för service. Installera inte enheten där anslutningar eller komponenter blir svåråtkomliga senare.
  • Bryt strömmen före installation. Se till att strömförsörjningen är avstängd och inte kan spänningssättas av misstag medan du arbetar med installationen.
1

Öppna enheten

Ta bort de 3 skruvarna i locket för att komma åt enheten.

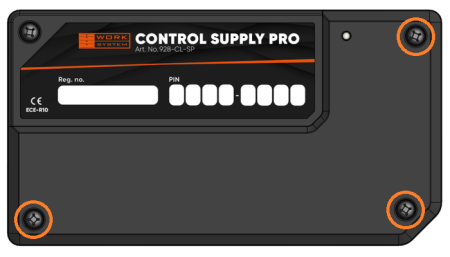

Ta bort skruvarna i locket
2

Montera kapslingen

Kapslingen har markeringar i botten för monteringsskruvar. Använd dessa för att montera kapslingen på en plan yta. Du kan även montera enheten med dubbelhäftande monteringstejp.

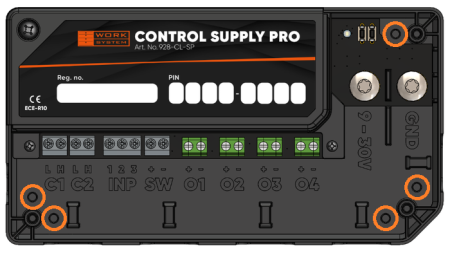

Markeringar för montering på undersidan
3

Förbered kabelgenomföring

Ta bort material på lämplig plats i kapslingens ytterväggar för kabelgenomföring.

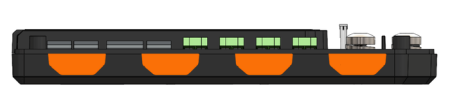

Kabelgenomföring i kapslingens sida
4

Anslut kablage strömförsörjning

Anslut kablage från fordonets batteri till enhetens plus- och minuspol. Kabelskon (1) måste vara i direkt kontakt med anslutningen på kretskortet – följ därefter ordningen i bilden nedan för korrekt montering (2. Bricka, 3. Låsbricka, 4. M6-skruv).

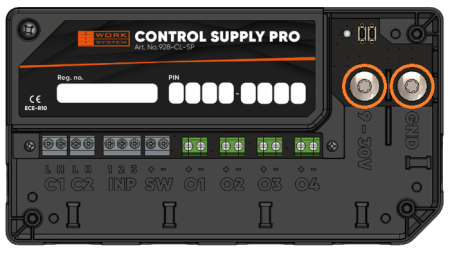

Batterianslutning på enheten

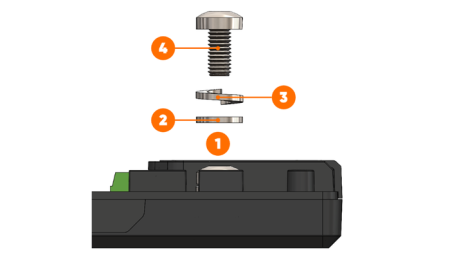

Monteringsordning för kabelsko, brickor och skruv
5

Anslut in- och utgångar

Anslut inkommande kablage till enhetens ingångar (INP 1-3) och den utrustning du vill styra till enhetens utgångar (O1-O4). Varje utgång är märkt med +/- för korrekt kabelanslutning. Använd buntband för att dragavlasta kablaget i en av enhetens buntbandsfästen.

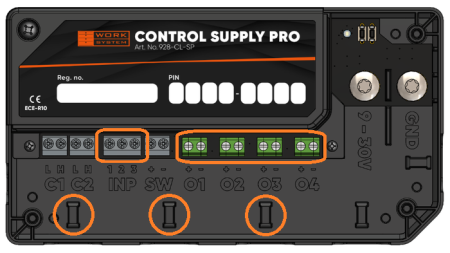

Anslutning av in- och utgångar
6

STRÖMSÄTT och konfigurera

Sätt tillbaka locket och koppla inkommande matning till fordonets batteri. Säkra plus-kabeln med rätt dimensionerad säkring nära batteriet. Tänk även på att kablaget måste dimensioneras efter enhetens totala effektförbrukning, beroende på anslutna förbrukare och kabellängd, med hänsyn till spänningsfall.

Enheten med locket monterat
Du behöver nu konfigurera enheten via Control App. Se vår användarmanual eller snabbstartsguide för instruktioner om hur du går tillväga.
CONTROL Switch X2
Monteringsanvisning

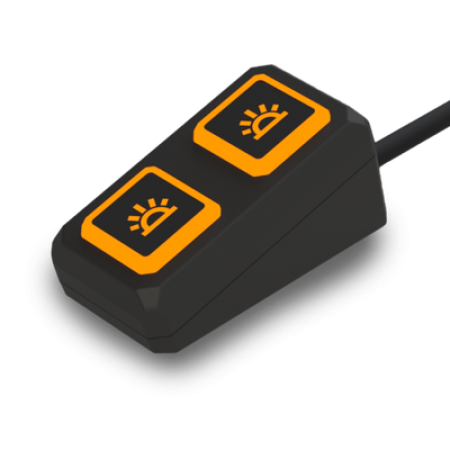

CONTROL Switch X2

Art.nr 920-CL-SX2 · Manöverpanel
01

Produktbeskrivning och funktioner

CONTROL Switch X2 är en manöverpanel för trådlös styrning av fordonselektrisk utrustning i lätta arbetsfordon. Switch X2 är ett tillbehör som, tillsammans med styrenheten CONTROL Supply Pro, låter dig styra din utrustning med mekaniska knappar.

Tillsammans med övriga produkter i CONTROL-serien och den tillhörande mobilappen CONTROL App, kan du enkelt styra elektrisk utrustning installerad i ditt fordon.


Funktioner i CONTROL Switch X2:

  • 2 st återfjädrande knappar
  • RGB-bakgrundsbelysning med timerfunktion
  • Blinkande indikering för batterivakt och utlöst säkring
  • Automatiskt strömsparläge
  • Samma funktion på flera enheter, lämplig för installation på olika platser
  • Trådlös kommunikation (Bluetooth 2.4 GHz) mellan enheter och mobilapp
02

Tekniska specifikationer

EgenskapVärde
Modellnr920-CL-SX2
Märkspänning9–30 V DC
Märkström310 mA
Kabellängd0,4 m + 1,6 m (förlängningskabel)
Yttermått (B×L×H)30×60×30 mm
Vikt40 g
03

Säkerhetsinformation

  • Se alltid till att enheten är spänningslös innan arbete påbörjas.
  • Strömförsörjningen mellan batteriet och enheten måste alltid skyddas av en säkring på 1 A.
  • Enheten har kapslingsklass IP20 och får därför inte installeras i miljöer där den kan utsättas för vattenstänk, till exempel fordonets utsida.
  • Enheten är inte ATEX-typgodkänd och får därför inte användas i fordon som verkar i explosiva miljöer.
  • Enheten är CE-typgodkänd och godkänd enligt ECE R10.
04

Vad som ingår

Förpackningens innehåll
1x CONTROL Switch X2-enhet
1x Förlängningskabel 1,6 m
1x Dubbelhäftande monteringstejp
1x Ark med självhäftande symboler
05

Produktöversikt

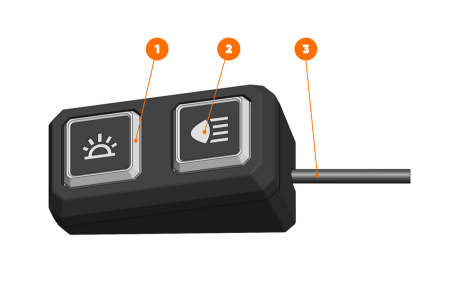

Produktöversikt CONTROL Switch X2
NrNamnBeskrivning
1TryckknappÅterfjädrande tryckknapp med RGB-belysning som visar knappens status.
2SymbolSjälvhäftande symboler för att märka knappens tilldelade funktion.
3AnslutningskabelKabel för anslutning till en strömkälla på 9–30 V DC.
06

Kom igång (installation)

Innan du installerar Switch X2, ta dig tid att planera installationen noggrant. Rätt placering, montering, kabeldragning och val av säkring är viktigt för en säker och pålitlig drift.

  • Läs installationsanvisningen innan du börjar. Se till att du förstår kraven för montering, kabeldragning och säkringsskydd.
  • Välj installationsplats med omsorg. Enheten måste installeras torrt eller väderskyddat.
  • Välj rätt säkring. Switch X2 får aldrig skyddas av en säkring större än 1 A.
  • Kontrollera monteringsytan. Se till att ytan är ren, torr, stabil och lämplig för monteringstejp.
  • Undvik platser där enheten kan hamna i vägen för andra funktioner, reglage och brytare i fordonets kupé.
  • Se till att det finns tillräckligt med utrymme för service. Installera inte enheten där anslutningar eller komponenter blir svåråtkomliga senare.
  • Bryt strömmen före installation. Se till att strömförsörjningen är avstängd och inte kan spänningssättas av misstag medan du arbetar med installationen.
1

Välj funktion och symbol

Välj den funktion du vill styra med Switch X2 och välj en lämplig symbol från det medföljande symbolarket.

Knappsats redo för symbolmärkning

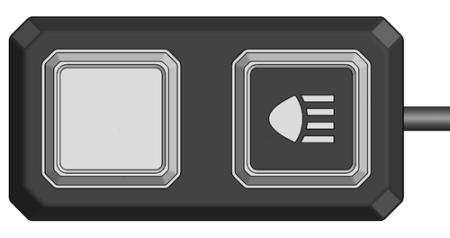

Knappsats redo för symbolmärkning
2

Välj placering

Switch X2 kan monteras i olika lägen så att knappsatsen alltid är vänd mot dig som förare. Välj en lämplig placering i fordonet där du vill montera knappsatsen, lättillgänglig från förarplats.

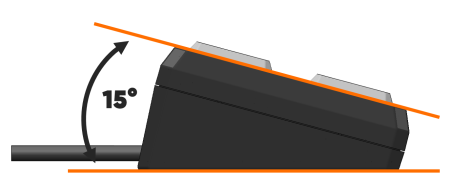

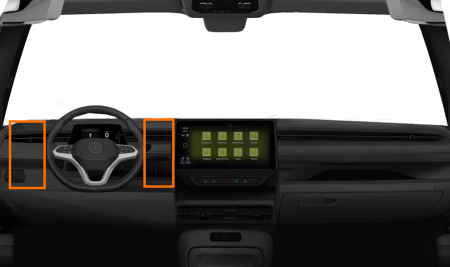

Montering i 15 graders vinkel
3

Dra kabeln

Välj mellan att dra kabeln synligt eller att borra ett hål direkt under enheten för att gömma kabeln.

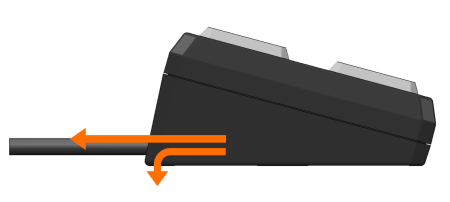

Alternativ för kabeldragning
4

Montera med tejp

Sätt fast den dubbelhäftande tejpen på Switch X2:s baksida. Se till att ytan på Switch X2 och ytan där knappsatsen ska monteras är fria från smuts och fett.

Montering med dubbelhäftande tejp
5

Anslut strömförsörjningen

Anslut den röda (+) och svarta (−) ledaren från den medföljande förlängningskabeln till en lämplig strömkälla. Se till att strömförsörjningen är säkrad.

Anslut kabeln från Switch X2 till förlängningskabeln. Kontrollera att haken mellan kontakterna är låst så att kabeln inte kan dela på sig.

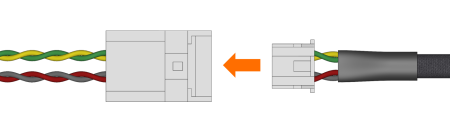

Kabelanslutning mellan Switch X2 och förlängningskabel
Du behöver nu konfigurera enheten via Control App. Se vår användarmanual eller snabbstartsguide för instruktioner om hur du går tillväga.

Garanti och support

Produkten omfattas av 3 års garanti från inköpsdatum.

Vid garantiärenden, reklamationer eller andra frågor, kontakta support via worksystem.com eller din lokala återförsäljare.

Avfallshantering och återvinning (WEEE)

Denna produkt får inte kastas som osorterat kommunalt avfall. Den ska samlas in separat och lämnas till en avsedd insamlingsplats för återvinning av elektrisk och elektronisk utrustning (WEEE). Kontakta support via worksystem.com eller din lokala återförsäljare för återvinningsråd.
